鋁用波浪端銑刀

螺旋角: 45°

標準刃數 : 三刃

適用材質:鋁合金A6061-T6

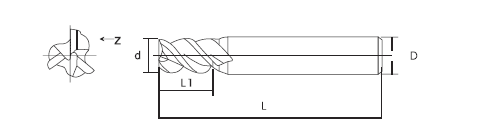

尺寸(mm)
型號	刃徑	刃長	柄徑	刃數	全長
RLA043-060	6.0	15	6	3	50
RLA043-070	7.0	16	7	3	60
RLA043-080	8.0	20	8	3	60
RLA043-090	9.0	20	9	3	75
RLA043-100	10.0	25	10	3	75
RLA043-120	12.0	30	12	3	75
RLA043-160	16	40	16	3	100
RLA043-200	20	40	20	3	100

鋁用波紋粗銑刀 CRN

尺寸(mm)
型號	刃徑	刃長	柄徑	刃數	全長
RLAC43-060	6.0	15	6	3	50
RLAC43-070	7.0	16	7	3	60
RLAC43-080	8.0	20	8	3	60
RLAC43-090	9.0	20	9	3	75
RLAC43-100	10.0	25	10	3	75
RLAC43-120	12.0	30	12	3	75
RLAC43-160	16	40	16	3	100
RLAC43-200	20	40	20	3	100


							2D
			1D				0.5D
		1D
		(圖	一)			(圖	二)

尺寸	米數	S	F	主軸負荷	fz
6	150(120~300)	8000	2000	32%	0.05~0.08
6	150(120~300)	8000	2500	32%	0.05~0.1
8	200(120~300)	8000	3600	35%	0.08~0.15
8	200(120~300)	8000	5000	35%	0.1~0.22
10	250(120~300)	8000	4500	45%-50%	0.08~0.18
10	250(120~300)	8000	5500	45%-50%	0.1~0.22
12	300(120~300)	8000	3800	須注意機台負	0.1~0.18
12	300(120~300)	8000	5000	荷及刀桿夾持力	0.1~0.2

測試機台BT40 S8000 15HP(馬力) 線軌刀桿KOJEX BT40-FEC12-90

專利號碼:台灣:M292436 中國:ZL 2005 2 00529558 歐美日申請中

~仿者必究~

MH-超微粒鎢鋼3刃波浪端銑刀 45°

WC=90 Co=10 HRA=92

抗折力=3600N/mm2 粒徑0.6um

適用材質:鋁合金

尺寸(mm)
型號	刃徑	刃長	柄徑	刃數	全長
MH9803-060	6.0	16	6	3	50
MH9803-070	7.0	17	8	3	60
MH9803-080	8.0	20	8	3	60
MH9803-090	9.0	22	10	3	75
MH9803-100	10.0	25	10	3	75
MH9803-110	11.0	25	12	3	75
MH9803-120	12.0	30	12	3	75
MH9803-160	16	40	16	3	100
MH9803-200	20	40	20	3	100
MH9803-250	25	45	25	3	100
